Calibrar tu luxómetro con éxito: qué debes especificar
5 de marzo de 2026
Este post surge de las dudas y consultas que nos hacen habitualmente los clientes al calibrar sus equipos en nuestro laboratorio. Las empresas necesitan tener seguridad de que los resultados que les proporcionan sus equipos de medida son correctos, asegurar la calidad o la seguridad de sus productos, sus procesos o sus servicios.
El envejecimiento de los componentes, los cambios de temperatura, el estrés mecánico que soportan los equipos, deterioran poco a poco sus funciones. Cuando esto sucede, las medidas y los ensayos comienzan a perder confianza.
Si los resultados de sus medidas no son fiables, se pueden tomar decisiones equivocadas u ofrecer un producto o un servicio que no cumplan con las especificaciones del cliente.
Esta realidad puede detectarse y limitarse, por medio de la
calibración. La correcta calibración de los equipos proporciona la seguridad de que los productos o servicios que se ofrecen reúnen las especificaciones requeridas.
A continuación nos centraremos en la calibración de luxómetros.

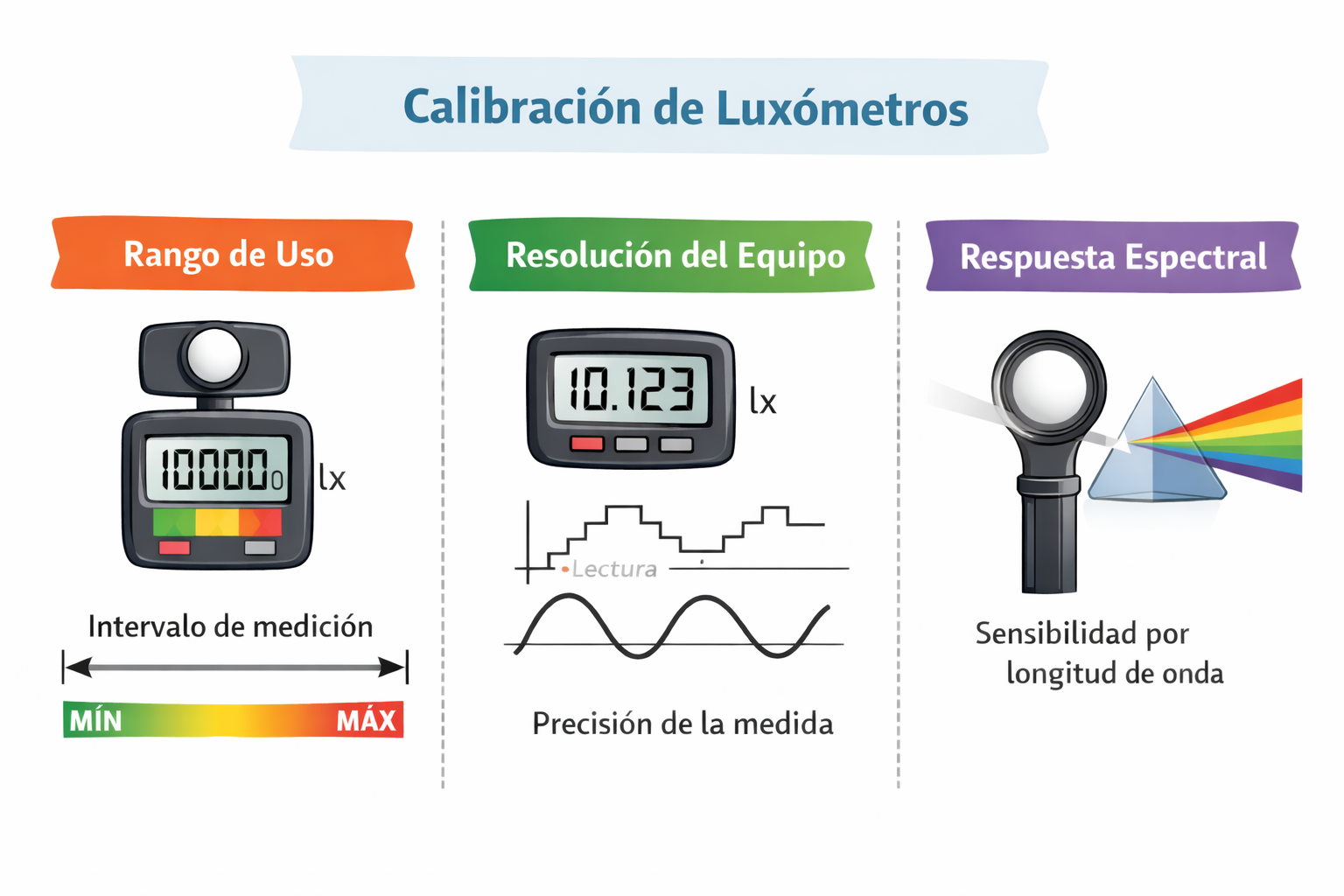

¿Qué debemos tener en cuenta al solicitar la calibración de un luxómetro?
Rango de uso
La calibración debe hacerse de modo que cubra los rangos habituales de medida con cierta holgura, y es imprescindible que consideremos las correcciones del certificado de calibración a la hora de procesar los datos de medida. Si se decide no aplicar la corrección, se debe aumentar la incertidumbre de la medida.
Teniendo en cuenta que nuestro rango acreditado es amplio, la calibración del equipo se realiza considerando el rango de uso del equipo, según nos lo indique el cliente.

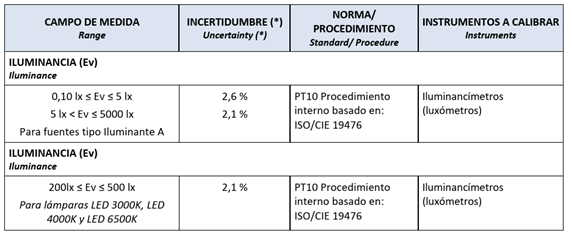

Alcance de candelTEC en calibraciones de luxómetros (rango acreditado):
Resolución del equipo
Antes de definir el rango de calibración, es imprescindible analizar también la resolución del equipo.
Nos hemos encontrado solicitudes de calibraciones en rangos de iluminancias bajas, en equipos donde su resolución no permite discriminar adecuadamente pequeñas variaciones en la señal medida, generando incertidumbres relativas muy elevadas e incluso resultados carentes de validez metrológica.
Respuesta espectral del equipo
Una de las características más importantes al considerar la calidad de un iluminancímetro es su respuesta espectral. Habitualmente se calibran los equipos con fuentes tipo A (halógena con Tcc = 2856 K), mientras que, en la práctica, se suelen medir otro tipo de fuentes de luz. Si el equipo tiene una buena respuesta espectral (un valor bajo del parámetro f1‘), se reduce el error que se pueda cometer al evaluar fuentes con diferente distribución espectral. El valor ideal para f1‘ sería menor de 3%.
En candelTEC, aconsejamos a nuestros clientes, que además de hacer la calibración de su luxómetro con la fuente tipo A, verifiquen cómo cambia el factor de corrección cuando se emplean otras fuentes.
Una buena forma de comprobar la influencia del valor de f1‘ en la desviación de las medidas que realizamos con diferentes fuentes, podemos verla al comparar el comportamiento de diferentes equipos con uno de referencia, con un valor de f1‘ inferior al 1%.

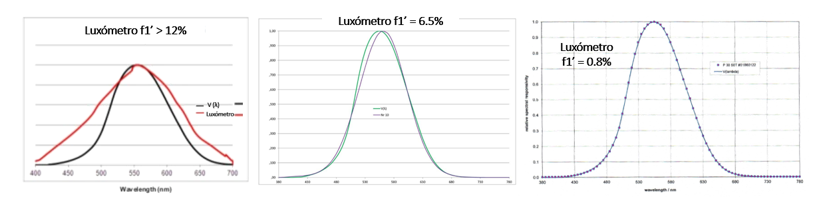

Las siguientes gráficas muestran la sensibilidad espectral de tres equipos diferentes, comparada con los valores ideales de dicha curva. Solamente en el caso del equipo de referencia (tercera gráfica) los valores se superponen con gran precisión sobre la línea que muestra el comportamiento ideal del equipo: la respuesta espectral del ojo humano V(λ) que los detectores de iluminancia buscan igualar.
Si analizamos los resultados de calibrar equipos con diferentes valores de f1‘ midiendo diferentes fuentes, vemos que los factores que se obtienen son más cercanos entre sí en los equipos con menor f1‘.
Por lo tanto, en la selección del equipo de medida, será crucial que el parámetro f1‘ sea lo más bajo que permita el presupuesto disponible.
Es evidente que cuanto mejor sean los equipos utilizados, más fiables serán los resultados que podamos obtener con ellos. Pero cualquier equipo, por bueno que sea, necesita ser calibrado con una cierta periodicidad.
Si desea ampliar información sobre este tema puede leer la contribución realizada por candelTEC al XLVIII Simposium Nacional de Alumbrado en la sección “Descargas” de nuestra web, o consultar con nuestro equipo técnico.
candelTEC les ofrece el servicio de calibración de eauipos (luxómetros, luminancímetros, espectrómetros, colorímetros, radiómetros visible y UV). Les invitamos a ver nuestro alcance ENAC en nuestra web www.candeltec.es
