El UGR no es un parámetro de la luminaria
candelTEC • 10 de octubre de 2018
Habitualmente nos encontramos con expresiones publicitarias “Luminaria UGR19”, “Luminaria UGR<16” y solicitudes de ensayos en los que necesitan que “la luminaria tenga un UGR menor que un cierto valor”. Esto nos ha hecho plantearnos este post para aclararlo: el UGR no es un parámetro exclusivamente de la luminaria, sino que la evaluación del deslumbramiento depende también de las características de la instalación.
La CIE define el llamado índice UGR (índice de deslumbramiento unificado) para determinar la sensación de deslumbramiento. El UGR depende directamente de la luminancia de las partes luminosas de cada luminaria en la dirección del ojo del observador.

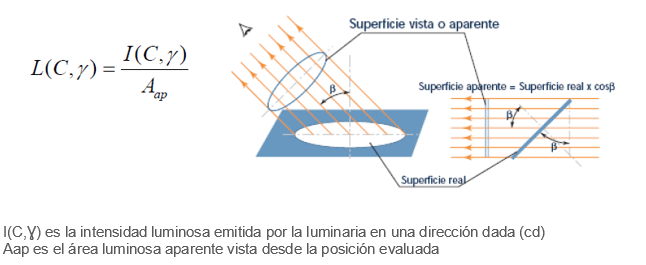

Recordemos que la luminancia es inversamente proporcional al área de emisión de la fuente, por lo que, si aumentamos el área y mantenemos la intensidad disminuimos la luminancia (y por tanto el UGR).
Tanto en proyectos de interior como de exterior se evalúan parámetros de la instalación que están relacionados con la luminancia de la luminaria en diferentes direcciones, UGR, TI, GR… Para analizar estos parámetros necesitamos partir de un fichero fotométrico, ya sea LDT o IES y utilizar un software de simulación de entornos.
Veamos como varía el UGR en función de la instalación. Consideramos la misma luminaria LED en todos los proyectos de simulación que se muestran a continuación, con la siguiente distribución fotométrica. Nótese que esta distribución, a priori, no parece controlar mucho el deslumbramiento, pero estamos hablando de una luminaria de dimensión 500mm x 500mm.

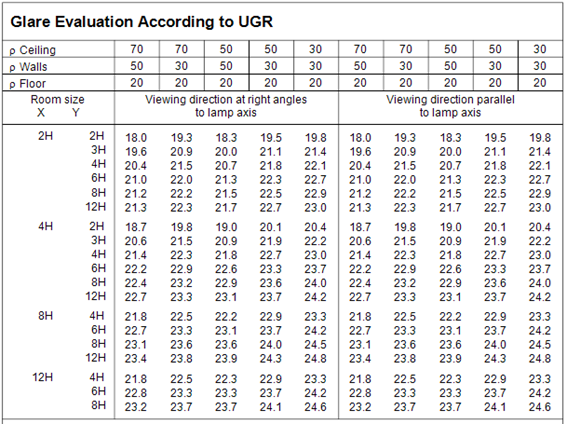

Ciertos visores de LDTs presentan tablas de UGR de habitaciones tipo, a diferentes alturas y reflectancias de paredes techo y suelo:
Estas tablas nos ayudan a estimar el UGR de diferentes instalaciones, pero veamos cómo varía el UGR en distintos proyectos de iluminación con una cierta disposición de luminarias.

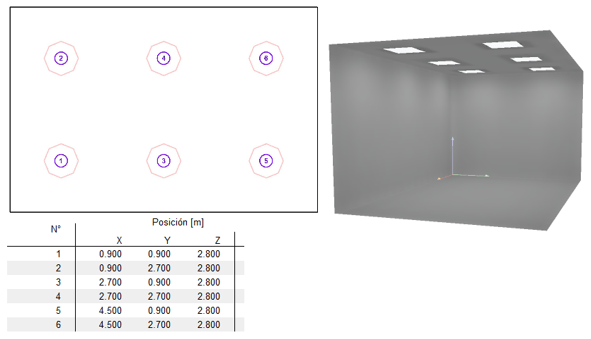

Planteamos en principio dos proyectos, el primero de ellos es una oficina de altura de luminarias 2.8 metros y el segundo de ellos es un entorno con altura de luminarias 4 metros. Ambos proyectos tienen una reflectancia en paredes del 50%, techo 70% y suelo 20%. La variación de uno y otro proyecto es únicamente la altura del local y la altura de colocación de las luminarias.
A) PROYECTO 1: altura luminarias 2.8 metros. Reflectancia en paredes del 50%, techo 70% y suelo 20%.
Evaluando un plano UGR en una dirección y a una altura de 1.70 m obtenemos los siguientes valores: UGR Max obtenido = 22
Evaluando un plano UGR en una dirección y a una altura de 1.20 m obtenemos los siguientes valores: UGR Max obtenido = 20

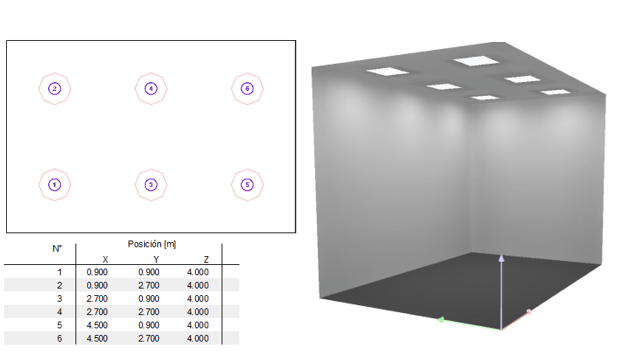

B) PROYECTO 2: altura luminarias 4 metros. Reflectancia en paredes del 50%, techo 70% y suelo 20%.

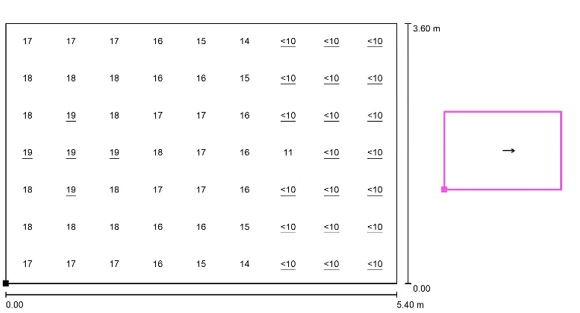

Evaluando un plano UGR en una dirección y a una altura de 1.70 m obtenemos los siguientes valores: UGR Max obtenido = 19

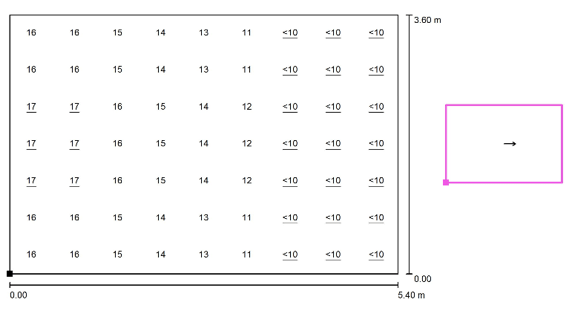

Evaluando un plano UGR en una dirección y a una altura de 1.20 m obtenemos los siguientes valores: UGR Max obtenido = 17
Analizando los resultados, se puede observar que hay un cambio en los valores de UGR simplemente variando la altura de la instalación. Por tanto, si pasamos a otras instalaciones donde la reflectancia de paredes cambie, los resultados de UGR serán de nuevo diferentes.
Continuamos realizando dos nuevas simulaciones. En este caso mantenemos la altura de las luminarias a 2.8m y variamos la reflectancia en paredes. El primero de ellos es un caso no real con reflectancia en paredes 0%, techo 0% y suelo 0% y en el segundo de ellos tenemos paredes al 70%, techo 70% y suelo 50%.

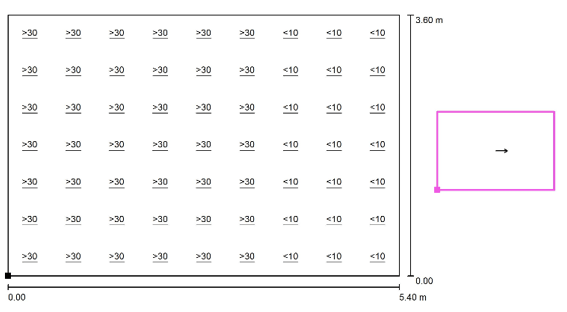

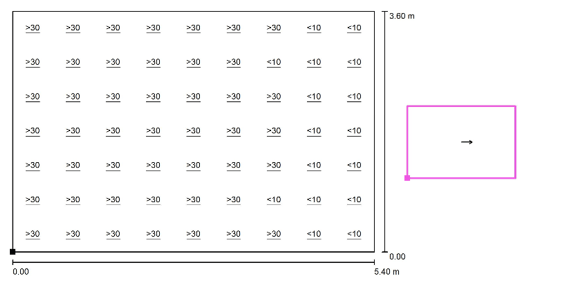

C) PROYECTO 3: altura luminarias 2.8 metros. Reflectancia en paredes del 0%, techo 0% y suelo 0%.
D) PROYECTO 4: altura luminarias 2.8 metros. Reflectancia en paredes del 70%, techo 70% y suelo 50%.
Evaluando un plano UGR en una dirección y a una altura de 1.70 m obtenemos los siguientes valores: UGR Max obtenido = 19

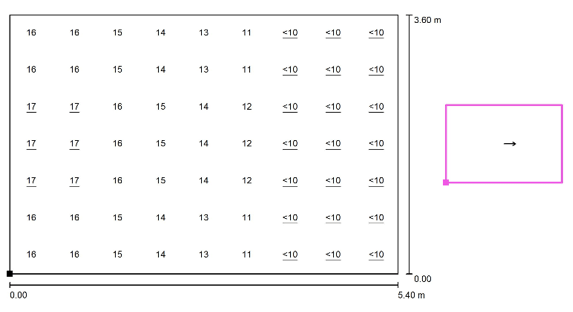

Evaluando un plano UGR en una dirección y a una altura de 1.20 m obtenemos los siguientes valores: UGR Max obtenido = 17
Resumen de resultados:
Se puede observar que hay un cambio en los valores de UGR variando la altura colocación de las luminarias (ver resultados proyectos 1 y 2). Además, si nos fijamos en los proyectos 1, 3 y 4, vemos cómo cambia el valor del UGR de la instalación (desde 17 a valores mayores de 30) variando las reflectancias de paredes techo y suelo. Debe quedar claro que la evaluación del deslumbramiento depende mucho de la luminaria instalada, pero también de su entorno, cuanto más oscuro sea éste más nos deslumbrará la luminaria que instalemos.
Es importante entonces hacer un buen proyecto de iluminación para determinar el UGR de la instalación, y no caracterizar a una luminaria con un valor concreto de UGR, ya que el valor variará de un entorno a otro.
No dimensionar bien el grado de deslumbramiento de una instalación puede dar lugar a más errores de los esperados en determinados entornos laborales, accidentes y problemas de salud (dolores de cabeza continuados, picor de ojos, alta sensibilidad a la luz….). Es imprescindible realizar un buen diseño de las luminarias de interior atendiendo al grado de deslumbramiento que producen, especialmente para lugares de trabajo o estudio, haciendo un análisis de qué elementos son los más apropiados.
candelTEC les ofrece servicio acreditado ENAC de ensayos fotométricos y colorimétricos en luminarias según UNE-EN 13032-4:2016. Les invitamos a ver nuestra web y redes sociales www.candeltec.es
