Seguridad fotobiológica: norma IEC 62471
candelTEC • may 10, 2016
El próximo día 20 de mayo, candelTEC asistirá al XLII Simposium Nacional de Alumbrado en San Sebastián. La ponencia a presentar por nuestra compañera Elena Sanjuán, se centrará en el análisis del Informe Técnico IEC/TR 62778 ED. 2 “Application of IEC 62471 for the assessment of blue light hazard to light sources and luminaires”. Este informe, que proporciona aclaraciones sobre la evaluación de luz azul de todos los productos de iluminación que emiten en el rango visible (380 nm – 780 nm), parte de datos de fuentes de luz medidos según la norma IEC 62471: “Photobiological safety of lamps and lamp systems” y de la clasificación del producto según el grupo de riesgo definido en esta norma.
IEC 62471:
describe todos los riesgos potenciales para la salud asociados a las radiaciones ópticas artificiales, desde el ultravioleta, visible e infrarrojo.
IEC/TR 62778:
se ocupa exclusivamente del riesgo derivado de la luz azul en la retina, ya que es un efecto inducido principalmente por la porción azul del espectro visible, que tiene sus efectos potencialmente perjudiciales sobre la retina.
Según la norma
EN 62471, tenemos dos condiciones diferentes para realizar las medidas y la evaluación del producto:
-Para luminarias de alumbrado general (GLS), se realizan las medidas a la distancia y en la dirección en que la luminaria proporciona 500 lx.
-Para otras fuentes de luz, la evaluación se realiza a una distancia de 200 mm.
El informe técnico IEC/TR 62778
nos plantea un método para poder determinar el grupo de riesgo del producto final (por ejemplo luminaria LED), y si es necesario estimar la distancia de seguridad.
Para evaluar la luminaria según el informe técnico IEC/TR 62778, es necesario disponer de los datos de la fuente de luz primaria (LED, chip LED, lámpara…): grupo de riesgo, temperatura de color, coordenadas cromáticas, datos espectrales… y disponer también de los siguientes datos de la luminaria: distribución fotométrica, medidas espectrales / temperatura de color…
El objetivo de este post es hacer una introducción a esta ponencia a realizar, explicando brevemente ciertos aspectos de la norma IEC 62471.
La norma IEC 62471:2009 es la herramienta más utilizada para la evaluación de la seguridad fotobiológica en lámparas y luminarias. Especifica los límites de exposición y el control de riesgos fotobiológicos de todas las fuentes incoherentes de banda ancha de radiación óptica, alimentadas eléctricamente. Incluyendo los LEDs y excluyendo los láseres.
Esta norma clasifica las luminarias en diferentes grupos de riesgo, especificando en cada caso un cierto límite de exposición del ojo o de la piel para el cual no se espera que produzca efectos biológicos adversos.

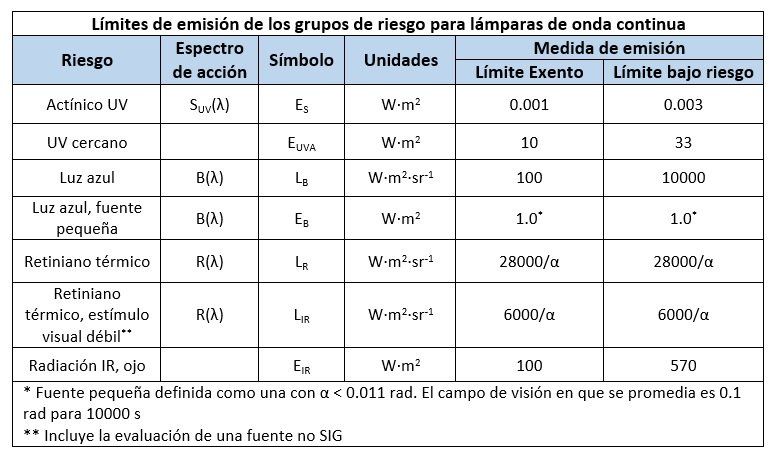

CLASIFICACIÓN
-GRUPO 0 (EXENTO)
-GRUPO 1 (BAJO RIESGO)
-GRUPO 2 (RIESGO MODERADO)
– GRUPO 3 (ALTO RIESGO)
Nos centraremos en las características de los dos primeros grupos:
Grupo 0. Grupo Exento:
La lámpara no representa ningún riesgo fotobiológico para los puntos extremos de la norma. Este requisito lo cumple cualquier lámpara que no represente:
-Un riesgo actínico ultravioleta (Es) en 8 h de exposición (30000s)
-Un riesgo por ultravioleta cercano (EUVA) en 1000 s (alrededor de 16 min)
-Un riesgo retiniano por luz azul (LB) en 10000s (alrededor de 2,8h)
-Un riesgo térmico retiniano (LR) en 10s
-Un riesgo para el ojo por radiación infrarroja (EIR) en 1000s
Asimismo, están en el grupo exento las lámparas que emiten radiación infrarroja sin un estímulo visual fuerte (es decir, menos de 10 cd m-2) y no representan un riesgo retiniano por radiación infrarroja cercana (LIR) en 1000s.
Grupo 1. Bajo riesgo:
La lámpara no representa un riesgo debido a las limitaciones normales de funcionamiento en la exposición. Este requisito lo cumple cualquier lámpara que exceda los límites del grupo exento pero que no represente:
-Un riesgo actínico ultravioleta (Es) en 10000 s
-Un riesgo por ultravioleta cercano (EUVA) en 300 s
-Un riesgo retiniano por luz azul (LB) en 100s
-Un riesgo para el ojo por radiación infrarroja (EIR) en 100s
Asimismo, están en el grupo 1 de riesgo las lámparas que emiten radiación infrarroja sin un fuerte estímulo visual (es decir, menos de 10 cd m-2) y no representan un riesgo retiniano por radiación infrarroja cercana (LIR) en 100s.
RIESGO RETINIANO POR LUZ AZUL: ASPECTOS A TENER EN CUENTA EN SU EVALUACIÓN
Espectro de emisión de la fuente de luz:
Cuanta más radiación emita en las longitudes de onda comprendidas entre 400 – 500 nm, mayor será el riesgo
en el azul.
Distancia de medida: es aquella a la que la fuente de luz produzca una iluminación de 500 lux. Cuanto más potente sea la fuente emisora, a mayor distancia se conseguirán los 500 lux, por lo que el valor de la intensidad emitida será mayor y con ello la luminancia.
L = I / A = E*d2 /A
Así, cuanto más pequeña sea el área emisora
más grande será la luminancia. Si la fuente emisora emite mucha potencia por unidad de área, mayor riesgo.
La radiación visible puede causar daños en la retina a través de mecanismos fotoquímicos. Por tanto, para la evaluación del riesgo retiniano por luz azul, es necesaria la aplicación de la curva espectral B(lambda) a los datos tomados de radiancia en nuestra luminaria, siendo B(lambda) la función de riesgo fotoquímico
por “luz azul” en la retina (300 – 700 nm).
candelTEC les ofrece el servicio de evaluación de seguridad fotobiológica en luminarias, lámparas y otros dispositivos luminosos. Les invitamos a ver nuestra web y redes sociales www.candeltec.es
